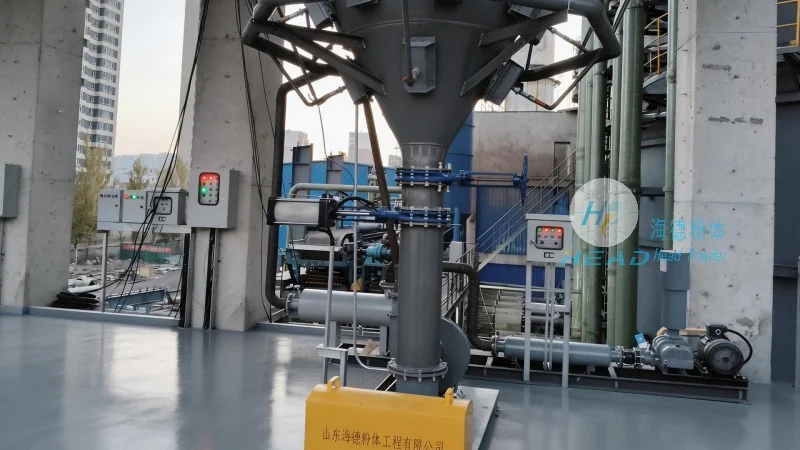

湖北黄石の建築材料企業向けスラグ粉の負圧空気搬送プロジェクト事例

湖北省の工業中心地にある黄市市に位置する著名な建築材料企業は、粉砕ステーションから貯蔵タンクや下流混合装置へスラグ微粉を効率的かつ無塵で輸送するという重要な課題に直面しました。極めて細かい（通常400～600 m²/kgの比表面積）、高い摩耗性、気化傾向を持つこの材料は、製品の完全性を保ち、エネルギー消費を最小限にし、環境汚染を排除できる搬送システムが求められました。複数の技術を評価した後、同社は山東Headpowder工程有限公司（ブランド：headpowder）が設計・提供する負圧空気搬送システムを選択しました。このケーススタディでは、特化された工学アプローチ、機器構成、運用成果について詳述しています。

プロジェクトの背景と材料特性

この施設は、高価値のスラグ微粉を製造し、セメントやコンクリート生産に必要な添加物となります。原料スラグ微粉の体積密度は約0.8～1.2 t/m³、水分含有量は1％以下、粒子サイズ分布は90％が45 μmのふるいを通過します。バケットエレベーターやスクリューコンベヤなどの従来の機械式搬送方法は、激しい摩耗、粉塵漏れ、頻繁なメンテナンス停止の問題がありました。さらに、120メートルの水平距離と25メートルの垂直昇降が必要で、混合と貯蔵のための複数の排出ポイントがありました。真空搬送とも呼ばれる負圧空気搬送システムが選ばれたのは、不純物の粉塵放出を防ぎ、材料の劣化を減らし、柔軟な配路が可能だからです。鉱物スラグ微粉の負圧搬送システムは、18～22 m/sの搬送速度で1時間25トンを処理でき、さまざまな供給条件でも安定した運転が可能です。

工学解決策：建築材料粉末の負圧空気搬送

山東Headpowder工程有限公司は、真空受け器、回転式空気ロック給料器、高効率バッグフィルター、ルツボ送風ユニット、PLCベースの制御パネルを含む完全統合の負圧システムを導入しました。建築材料粉末搬送システムは、受け側で真空を作り出し、粉砕機出口から閉じたパイプラインを通じてスラグ微粉を引き込む方式で動作します。真空受け器にはサイクロニック分離器と逆パルスジェットフィルターが装備され、粉体が空気流から効率的に分離され、フィルターされた空気は清潔に排出されます。硬化した耐摩耗鋼で作られた回転式空気ロック給料器は、真空状態を維持しながら粉体を搬送ラインに送ります。75kWのルツボ送風機が必要な吸気を行い、変頻ドライバーにより部分負荷時のエネルギー消費を最適化します。制御システムは圧力、流量、フィルター差圧を監視し、送風機の速度と空気ロックの回転を自動的に調整して安定した搬送を維持します。この負圧空気搬送のケースは、最小限のメンテナンスとゼロの環境汚染で超微細摩耗粉を扱う可能性を示しています。

主要機器と技術革新

このプロジェクトを特徴づけるのは、いくつかのカスタム設計された部品です。搬送パイプラインは8mmの壁厚のシームレス鋼管で作られ、曲がり部分には3mm厚のセラミック化合物が塗布されて摩耗に耐えます。真空受け器には切り返し入口設計が採用され、1μm以上の粒子に対して99.9％の収集効率を達成します。フィルターバッグはPTFE膜積層材で作られ、優れた粉塵放出特性と18ヶ月以上の使用寿命を提供します。回転式空気ロックには硬化した先端を持つ円錐形ローターが使用され、摩耗を減らし材料の圧縮を防ぎます。全体のシステムは-0.06～-0.08 MPaの搬送真空を目指し、ピーク状態では最大30t/hの搬送能力があります。スラグ微粉の負圧搬送システムには、粉塵爆発の危険を防ぐための窒素パージュアシステムも含まれています。これらの革新により、システムは年間8,000時間連続運転が可能で、定期的なフィルターバッグ交換とベアリングの潤滑のみで運用できます。

実施と現場での性能

設置は45日以内に完了し、土木工事、パイプラインの設置、試運転が行われました。試運転中、システムは0.05MPaの圧力降下で25t/hの安定した搬送率を達成し、1トン材料の搬送に0.75kWhの電力消費がありました。排気塔での粉塵測定では10mg/Nm³未満で、地域の環境基準である30mg/Nm³を大幅に下回っていました。操業者は、以前の機械式システムと比べてメンテナンス労働が40％削減され、最初の6ヶ月間は予定外の停止が発生しなかったと報告しました。建築材料粉末搬送システムにより、既存のタンクをスラグ微粉の貯蔵用に再利用でき、新築の必要がなくなりました。この負圧空気搬送のケースは、地域の他の施設の参考として使用され、headpowderの工学アプローチの信頼性が示されました。

商業的および運用上の利点

財務的観点から見ると、このプロジェクトは14ヶ月の回収期間を実現し、エネルギー節約、メンテナンスコストの削減、製品品質の向上によって推進されました。閉環式負圧システムは水分の侵入を防ぎ、スラグ微粉の細かさと活性指数を維持しました。ルツボ送風機の省エネ運転により、炭素排出量も低減されました。鉱物スラグ微粉の負圧搬送システムにより、企業は高性能コンクリート用の超微細スラグ粉を含む製品ラインを拡大し、市場シェアを向上させました。建築材料粉末搬送技術は、その後、飛灰、セメント窯灰、その他の摩耗粉の分野で姉妹工場で採用されました。

結論と連絡先

湖北黄市のこのプロジェクトは、山東Headpowder工程有限公司が空気搬送の数十年の経験を活かして複雑な材料処理の課題を解決する方法を示しています。スラグ微粉の負圧搬送システムの成功した実施は、顧客の生産性と環境目標を達成するだけでなく、建築材料業界の新たな基準を設定しました。微細粉の信頼性の高い、効率的で無塵の搬送ソリューションを求める建築材料企業にとって、山東Headpowder工程有限公司は包括的な工学、機器供給、アフターサービスを提供します。具体的なプロジェクト要件については、張マネージャー（WeChat: 15662777102）までお問い合わせください。中国山東に位置する同社は、鉱物粉、化学粉、食品原料の負圧空気搬送を含むカスタム設計の空気搬送システムを世界中の顧客に提供しています。
