湖北襄陽の建築材料企業におけるセメントクリンカー密相空気輸送プロジェクトのケーススタディ

山東ヘッドパウダー工程有限公司（ブランド名：ヘッドパウダー）は、湖北省襄陽にある有名建築材料メーカー向けに、高効率のセメントクリンカー密相空気搬送システムを完成させました。このプロジェクトは、高度な密相搬送技術が研磨性で高温の大量物質を安全に扱い、エネルギー消費と設備摩耗を最小限に抑える方法を示しています。顧客はセメントと建築材料の主要生産者で、200メートル以上の距離、15メートルの垂直昇降で窯出し地点から貯蔵タンクまで熱いセメントクリンカーを搬送するための強力なソリューションが必要でした。ベルトコンベヤやバケットエレベーターなどの従来の機械搬送方法は、クリンカーの高温度（最大150℃）、鋭い粒子の端、粉塵の発生により、保守が困難でした。複数の選択肢を評価した後、顧客はヘッドパウダーの密相空気搬送システムを選び、これがこのような要求の厳しい用途において最も信頼性が高く、コスト効果的な方法であることが証明されました。

プロジェクト概要と核心要件

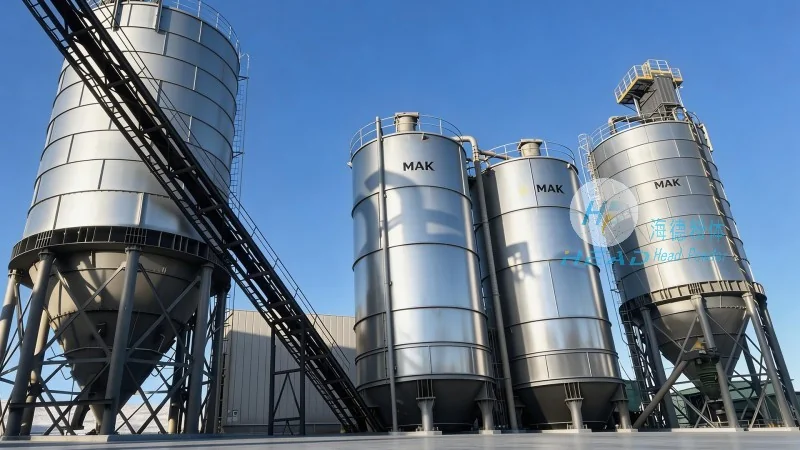

襄陽の建築材料企業は、1日5,000トンのセメント生産ラインを運営し、毎日約3,500トンのセメントクリンカーを生成しています。工場はクリンカーを冷却器出口から180メートル離れた4つのコンクリートタンクへ、各々15,000トンの容量で搬送する必要がありました。主な課題は以下の通りです：(1)80℃から150℃の高い材料温度；(2)クリンカーの研磨性で従来の搬送設備がすぐに損傷する；(3)ゼロ粉塵漏れを求める厳格な環境規制；(4)24時間365日の連続運転で最小限の停止時間が必要。ヘッドパウダー工程チームは徹底的な現地調査を行い、適度な圧力（2.5-4バール）の圧縮空気を使用して非懸濁状態で材料をパイプライン内に押し進めるカスタマイズされた密相空気搬送システムを設計しました。この方法は希薄相システムと比べて空気速度を大幅に減少させ、パイプの侵食や粒子の劣化を低減します。システムは1時間80トンの搬送能力を持ち、直径DN200のラインと曲がり部分を含む総パイプライン長さ230メートルを設計しています。

ヘッドパウダーの密相空気搬送技術によるセメントクリンカー搬送

ヘッドパウダーの密相空気搬送システムは、セメントクリンカー、シリカ砂、飛灰、その他の粒状建築材料などの大量物質に特化して設計されています。このプロジェクトでは、特許取得済みの圧力容器（ブロワタンク）を使用し、底部排出と特別設計の空気注入ノズルを備えてセメントクリンカーを搬送しています。システムはバッチ方式で動作し、ホッパーからクリンカーをブロワタンクに入れ、圧縮空気で加圧します。圧力が設定値に達すると排出バルブが開き、材料がプラグ流模式でパイプライン内に押し込まれます。この密相搬送方法により、材料は低速度（通常4-8m/s）で移動し、高い固体対空気比（重量比で最大30:1）を維持します。希薄相システムと比べて、1トンあたりのエネルギー消費が40-50％減少し、パイプの摩耗も大幅に減少します。ヘッドパウダーのクリンカー密相搬送システムには、実時の材料特性に基づいて空気注入率を調整する自動圧力制御ループも組み込まれており、クリンカーの温度や水分含有量が変動しても安定した流れを保証します。

導入システムの主な利点

湖北の現地で提供された密相空気搬送ソリューションは、過去6ヶ月間の連続運用で優れた性能を示しました。第一に、全搬送ポイントで粉塵排出がゼロであり、最も厳しい環境基準を満たしました。第二に、パイプラインの摩耗率は年間0.5mm未満で、搬送ラインの使用寿命が大幅に延長されました。第三に、搬送されるクリンカー1トンあたりのエネルギーコストは以前の機械搬送システムと比べて35％削減されました。第四に、PLCベースの制御により遠隔監視と自動起動/停止が可能で、手動介入が不要になりました。顧客のメンテナンスチームは、ブロワタンクのシールと空気フィルターの定期検査のみが必要で、評価期間中に重大な故障は発生しなかったと報告しました。このケーススタディは、ヘッドパウダーの密相空気搬送技術が過酷な産業環境でのセメントクリンカーやその他の建築材料の搬送に理想的な選択肢であることを明確に示しています。

技術仕様と設備詳細

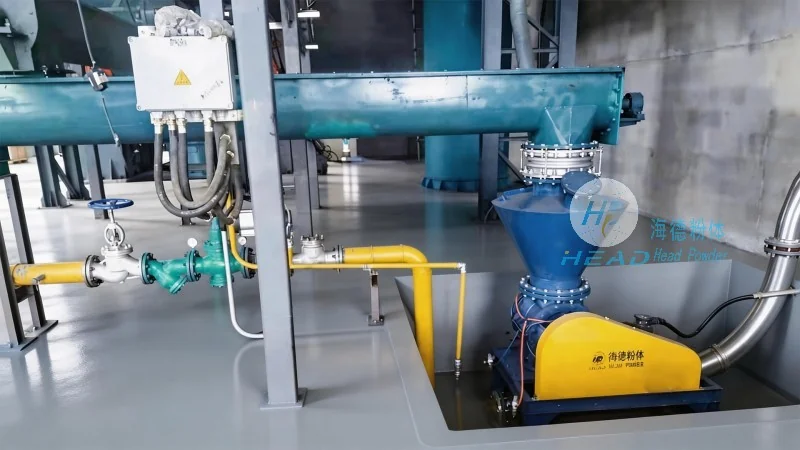

襄陽のセメント工場に設置された完全なシステムには、以下の主要部品が含まれています：耐摩耗性ライニング付き高強度合金鋼製の3.5m³のブロワタンク、4バールで30m³/minの能力を持つスクリュコンパクター、重要な摩耗点でセラミックライニング付きDN200スケジュール80カーボン鋼管のパイプラインシステム、4つのタンクを切り替えるディバーターバルブ、HMIタッチスクリーン付きPLC制御パネル。システムには各タンク上部に袋フィルターもあり、搬送された材料を受け取り、搬送空気を分離します。総設置電力は220kWで、システムの騒音レベルは75dB(A)以下です。設計された搬送距離は230メートルで、最大垂直昇降は15メートルです。システムは特別な耐熱シールパッケージを使用して200℃までの材料温度に対応できます。セメントクリンカー密相搬送の場合、材料の体積密度は約1.2-1.5トン/m³で、粒子サイズは0.5mmから30mmで、これは現代の回転窯で生産されるクリンカーに典型的です。

プロジェクト実施と成果

プロジェクトは3段階で実施されました：設計と工学（4週間）、設備製造（8週間）、現地設置と試運転（6週間）。ヘッドパウダー工程チームは設置時に現場監督を行い、顧客の操作員にシステムの運用とメンテナンスについて訓練しました。試運転段階では、1時間80トンのフル能力でテストを行い、28:1の搬送比率を達成しました。顧客のプロジェクトマネージャーは、ヘッドパウダーの密相空気搬送システムが期待を超える性能を発揮し、特に材料処理の安定性と粉塵管理において優れていると述べました。システムは24時間365日稼働し、可用性率は99.5％です。この成功したケースに基づき、顧客は貯蔵能力を拡大するために同じシステムを2つ注文しました。このセメントクリンカー密相搬送プロジェクトケーススタディは、材料処理システムを向上させたい他の建築材料企業にとって強力な参考になります。
