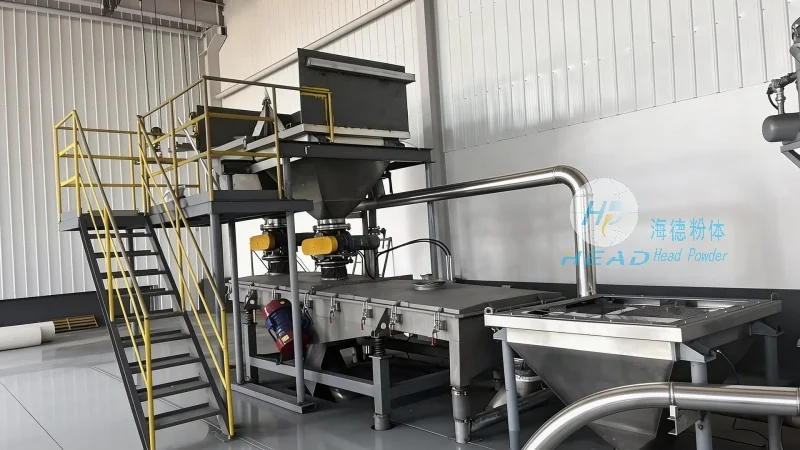

新疆カラマイの石油化学企業における触媒の密相空気輸送プロジェクトのケーススタディ

本記事では、新疆カラマイの石油化学企業で実施された触媒輸送の密相空気圧搬送プロジェクトについて総合的な事例研究を報告している。このプロジェクトは、密相空気圧搬送システムを専門とする大手工程会社である山東頭粉工程有限公司によって成功裏に実施された。主な目的は、製油所内での長距離、高容量の触媒搬送システムを設計、設置、運用することであり、流体触媒分解（FCC）触媒粒子の長距離輸送における特有の課題に対処することだった。全システムは、触媒の完全性を維持し、摩耗を最小限にし、厳しい工業環境下での無塵連続運転を保証するように設計されている。

プロジェクト概要：石油化学触媒の密相空気圧搬送システム

新疆ウイグル自治区にあるカラマイ製油所は、新鮮な触媒と使用済み触媒を貯蔵タンク、触媒ホッパー、反応器ユニット間で移動するため、最先端のソリューションが必要だった。触媒粒子の摩耗性、極めて低い劣化率、完全に密閉された無排出搬送プロセスが求められるため、従来の機械式搬送方法は不適切とされた。山東頭粉工程有限公司は、これらの要求に合致した密相空気圧搬送システムを提供するエンジニアリング、調達、建設（EPC）請負業者として選ばれた。このシステムは、高圧、低速度の空気を使用して触媒粉末をパイプライン網を通じて押し進め、密な流れを形成し、希薄相システムと比べて粒子破損や摩耗を大幅に減少させる。この方法は、石油化学触媒搬送において特に重要であり、わずかな微粉生成でも運用効率の低下や触媒補充コストの増加を招く可能性がある。

密相触媒搬送システムの技術的特徴

プロジェクトの核心は、圧力が6バール（g）までの密相空気圧搬送回路であり、水平方向で350メートル、垂直方向で40メートルの距離で、1時間あたり15〜25トンの制御された速度で触媒を搬送する。システムには、密相搬送器またはブロワタンクと呼ばれる一連の圧力容器が含まれ、順次圧力をかけて排出され、触媒の連続的、パルス状の流れを維持する。主要な構成要素には、触媒粒子の摩耗を防ぐためのセラミックライニング付き耐摩耗配管、圧力下での信頼性のある密封を実現する高性能ドームバルブ、および圧力計と流量センサーのリアルタイムフィードバックに基づいた最適化された搬送サイクルのPLCベースの制御ロジックが含まれる。システムは、体積密度が0.6〜1.2g/cm³、粒子サイズ分布が通常20〜150ミクロン範囲の触媒を扱うことができる。低速度の密相流れ方式により、粒子間および粒子と壁面との衝突を最小限にし、重量比で0.5％未満の摩耗率を実現し、これは石油化学産業における長距離物質搬送工学の重要な性能指標である。

長距離物質搬送工学：主要な課題を克服する方法

このプロジェクトで取り組んだ主要な課題の一つは、非常に長い搬送距離と、全路線で安定した密相流れを維持する必要性であった。長いパイプライン長さは圧力降下、詰まりの可能性、流れ不安定のリスクを引き起こす。山東頭粉工程有限公司は、独自の計算流体力学（CFD）モデリングと流れシミュレーション技術を用いてパイプライン形状を設計し、ブースターステーションやベントゥーリーインジェクターの最適配置を考慮した。最終的なパイプラインレイアウトには、少量の追加空気を注入して触媒流を再活性化する複数の中間ブースターが含まれ、希薄相状態に移行することなく、ラインの最端でも密相プラグ流れを維持する。この特許技術により、システムは流れの安定性を保ち、詰まりを防ぐことができる。プロジェクトには、新疆の大陸性気候での寒い天候時の熱伝導システムや、停止時の触媒酸化を防ぐ窒素パージャシステムも含まれていた。この長距離物質搬送工学ソリューションの成功した実施は、製油所環境における最も困難な粉体物流の課題を扱う同社の深い専門知識を示している。

石油化学触媒搬送におけるシステムの応用

密相空気圧搬送システムは、FCC触媒、水処理触媒、石油精製で使用されるその他の特殊粉体の輸送に特化して設計されている。カラマイプロジェクトでは、システムは主に新鮮な触媒を荷降ろしステーションから主要な貯蔵タンクバッテリーへ、そしてタンクから反応器構造の上部にある触媒添加ホッパーへ搬送するために使用されている。さらに、システムは再生器から使用済み触媒を抽出し、使用済み触媒貯蔵ボックスへ搬送する作業も処理する。全プロセスは完全自動化されており、中央管理室から遠隔監視と制御が可能である。システムの設計には、圧力リリーフバルブ、爆裂ディスク、過圧や誤った排出を防ぐ連鎖シーケンスなど、多くの安全機能が含まれている。密相技術の使用により、希薄相システムと比べて圧縮空気の量が大幅に減少し、エネルギー消費と運用コストが低減される。石油化学触媒搬送において、粒子の完全性を維持し微粉生成を減少させる能力は、触媒の寿命延長、再生器スタックからの排出量削減、全体の製油所利益向上につながる。システムは2年以上連続して運用されており、ほとんどメンテナンスが不要で、山東頭粉工程の信頼性と堅牢性が確認されている。

会社概要：山東頭粉工程有限公司

山東頭粉工程有限公司は、中国山東省に本社を置く一流の工程会社であり、高性能の大量固体処理ソリューションを世界で提供する評判がある。同社は密相空気圧搬送システム、粉体用空気圧搬送システム、石油化学、化学、製薬、食品、鉱業業界向けの統合物質処理プラントの設計、製造、運用を専門としている。頭粉のエンジニアリングチームは、経験豊富なプロセスエンジニア、機械設計者、自動化専門家で、世界中で数百件のプロジェクトを成功裏に完了しており、中東、東南アジア、ヨーロッパでの主要な設置も含まれる。同社の内部テスト施設では、全規模展開前に搬送パラメータのパイロットスケールの検証が可能であり、各システムが特定の材料特性とプロセス条件に最適化されていることを保証する。革新への強いコミットメントを持つ頭粉は、密相搬送技術に関する複数の特許を保有しており、高度なバルブ設計、流量制御アルゴリズム、パイプライン摩耗防止技術などがある。同社のISO 9001:2015認証された品質管理システムにより、すべてのプロジェクトが安全、信頼性、性能の最高水準で実施されている。触媒搬送、長距離物質搬送、その他の粉体処理の課題に関する情報を求める場合は、営業マネージャー張氏に直接WeChatで15662777102までお問い合わせください。張氏はWeChatで15662777102と連絡可能です。

触媒輸送に密相空気圧搬送を選ぶ理由は何か？

カラマイ製油所での触媒搬送に密相空気圧搬送技術を採用する決定は、他の方法よりもいくつかの明確な利点があるためであった。第一に、システムの密閉性により、触媒粉塵の排出リスクが排除され、厳格な環境規制を満たし、安全な作業環境を維持することができる。第二に、低速度、高密度の流れパターンにより、粒子の摩耗が大幅に減少し、触媒の物理的完全性と活性が保持される。これは、交換コストが大きい高価値触媒にとって特に重要である。第三に、低劣化で長距離搬送が可能であるため、柔軟なプラントレイアウトが可能となり、保管と処理ユニットの分離が性能を損なわない。第四に、システムの自動化と遠隔監視機能により、手動介入の必要が減少し、運用効率とオペレーターの安全が向上する。ベルトコンベヤやバケットエレベーターなどの機械式搬送装置と比べて、密相空気圧システムはメンテナンスが少なく、動く部品が少なく、詰まりの可能性も低い。システムはまた、高度に拡張可能であり、既存のパイプラインネットワークに大きな変更を加えることなく、追加のブロワタンクやブースターステーションを追加することで将来の能力拡大が可能である。これらの要因が総合的に、密相空気圧搬送を世界の石油化学触媒搬送アプリケーションで好ましい技術にしている。

プロジェクト結果と性能指標

カラマイ石油化学施設の密相空気圧搬送システムは、稼働開始以来、常に優れた性能を発揮している。システムは±2％の許容範囲内で1時間あたり20トンの搬送率を達成し、製油所の生産要求を満たしている。触媒の摩耗率は重量比で0.3％であり、保証された最大値0.5％よりも大幅に低く、触媒補充コストが大幅に減少している。システムのエネルギー消費は、搬送される1トンの触媒あたり約0.8kWhであり、同じ施設で使用されていた以前の希薄相システムよりも30％低い。パイプラインは18ヶ月間、詰まり事故が発生していないことから、密相流れ設計の堅牢性が証明されている。メンテナンス要件は最小限で、摩耗ライニングとバルブシールの定期検査のみである。プロジェクトは予定通り、予算内で完了し、設計凍結から最終受け入れまでの総実施期間は14ヶ月であった。製油所の運営チームは、システムの信頼性と操作の容易さに高い満足度を示している。山東頭粉工程有限公司は、遠隔診断やスペアパーツ供給などのアフターサービスを提供し、中断なしの運用を保証している。詳細や特定の触媒搬送要件については、張氏に直接WeChatで15662777102までお問い合わせください。張氏はWeChatで15662777102と連絡可能です。

結論：長距離触媒搬送の実証された解決策

カラマイ密相空気圧搬送プロジェクトは、山東頭粉工程有限公司のエンジニアリング能力が石油化学業界の複雑で高性能な物質処理ソリューションを提供する証明である。高度な密相技術と精密なプロジェクト管理、触媒特性への深い理解を組み合わせることで、同社は信頼性が高く、効率的で環境に優しいシステムを提供し、最も厳しい運用要求を満たしている。この事例研究は、特に製油所触媒のような摩耗性や高価値の粉体に対する長距離物質搬送工学において、密相空気圧搬送の価値を明確に示している。既存の触媒処理システムを更新したい、新しい施設を設計したい企業は、頭粉の専門知識と実績を活用できる。プロジェクト相談や詳細な提案の依頼は、WeChatで15662777102まで張氏に連絡してください。頭粉チームは、初期の実現可能性調査から最終運用まで、包括的なサポートを提供します（連絡先：張氏、WeChat：15662777102）。
