河南安陽の鉄鋼企業における高炉スラグ粉の密相空気輸送プロジェクトのケーススタディ

本稿では、中国河南省安陽市にある主要鉄鋼生産施設で実施された高炉スラグ粉の密相空気搬送プロジェクトに関する包括的なケーススタディを紹介しています。このプロジェクトは、中国山東省に拠点を置く専門の大量物資処理ソリューション提供企業である山東ヘッドパウダー工程有限公司によって設計・実施されました。このシステムは、高炉スラグ粉やその他の鉄鋼副産物を含む高密度の微細粉の信頼性の高い、エネルギー効率的で、ほこりのない搬送を目的として特別に設計されています。このケースは、金属加工業界向けのトールキー型密相空気搬送ソリューションを提供するHEADPOWDERの高度な能力を示しています。

プロジェクトの背景と顧客の要求

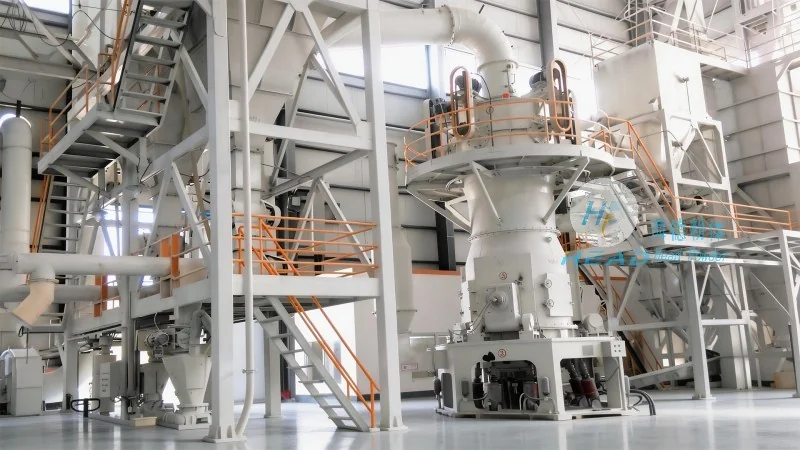

安陽市の大規模な製鉄企業である顧客は、粉砕工場から複数の貯蔵タンクや投入ポイントまで高炉スラグ粉を搬送するための強力な搬送システムを必要としていました。既存の機械式搬送方法は、高いメンテナンスコスト、大きなほこり排出、ルートの柔軟性の制限がありました。主な目標は、磨耗性と吸湿性のある高炉スラグ粉を扱いながら、長距離でも安定した処理能力を維持できる完全密閉型、低速度、高濃度の搬送システムを実装することでした。さらに、植物の包括的な廃棄物利用戦略の一環として、粒状スラグ粉や粉砕された飛灰などの様々な鉄鋼副産物の搬送も可能である必要がありました。プロジェクトは、エネルギー消費を最小限にし、パイプラインの摩耗を減らし、厳格な環境規制を遵守する解決策を求めていました。

核心技術：高炉スラグ粉の密相空気搬送

材料特性の徹底的な評価後、山東ヘッドパウダー工程有限公司のエンジニアチームは、密相空気搬送システムを最適な解決策として選びました。密相搬送は、通常重量比で30:1を超える高い固体対空気比率で動作し、希薄相システムと比べて必要な空気速度が大幅に低減されます。この低速度のアプローチは、高炉スラグ粉の扱いにおいて重要であり、パイプラインの摩耗を減らし、粒子の劣化を防ぎ、過剰なほこりの形成を防ぎます。このシステムは、圧力容器、流動コーン、自動制御バルブの組み合わせを使用して、搬送パイプラインを通じて安定した栓状の流れを実現します。この技術の鉄鋼副産物搬送における主な利点は、0～100ミクロンの粒子サイズ分布を持つ微細な磨耗性粉を扱うことができ、詰まりや分離を起こさないことです。密相設計により、500メートル以上の長距離搬送や複数の排出ポイントが可能となり、安陽の製鉄所の複雑なレイアウトに理想的です。

システム設計と主要部品

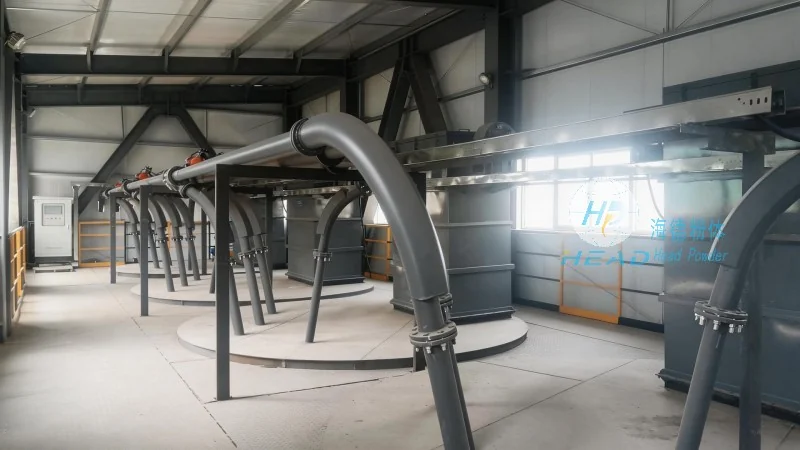

搬送システムは、プロジェクトの特定の要求に応えるために設計されたいくつかの主要部品で構成されています。各10立方メートルの容量を持つ一連の圧力容器が、粉砕工場から来る高炉スラグ粉を受け取る材料入口に設置されています。これらの容器には、完全な排出とブリッジ防止のための通気パッドと流動室が装備されています。搬送パイプラインは、スラグ粒子の鋭いエッジによる磨耗に耐えるために選ばれた8mm厚の高クロム合金鋼で作られています。システムには、パイプライン上で戦略的な間隔で圧縮空気を導入する独自の空気注入マニュアルが含まれており、密相流れ状態を維持し、詰まりを防ぎます。受け側では、サイクロン分離器とバッグフィルターの組み合わせが、搬送される材料が搬送空気からほぼゼロの排出量で分離されることを保証します。全体のシステムは、流量、圧力降下、空気消費をリアルタイムで監視できる人間と機械のインターフェース（HMI）を持つプログラマブルロジックコントローラ（PLC）によって制御されます。また、高炉スラグ粉に残留する可燃性ガスがあるため、安全のために窒素パージャーシステムも採用されています。

性能と運用上の利点

密相空気搬送システムの稼働以来、安陽の製鉄所は運用効率と環境規制の遵守において顕著な改善を達成しました。システムは、350メートルの距離で1時間あたり60トンの高炉スラグ粉の安定した搬送能力を提供し、総圧力降下はわずか0.6バールです。通常8～12メートル/秒の低い空気速度により、パイプラインの使用寿命が18ヶ月以上に延長され、以前の希薄相システムでは6ヶ月しかありませんでした。搬送プロセスの密閉性により、目に見えるほこり排出がなくなり、施設が厳しい地域の空気質基準を満たすことができました。さらに、地均しされた高炉スラグ（GGBS）や鉄スラグ粉など、複数の鉄鋼副産物の扱いが可能になったため、施設は製品ポートフォリオを多様化し、工業廃棄物の利用率を向上させました。密相システムのエネルギー消費は、搬送される1トンあたり約2.5kWhで、以前使用されていた従来の螺旋コンベヤとバケットエレベーターの組み合わせよりも30％低いです。自動制御システムにより、手動介入の必要性が減少し、部品の摩耗が減少したため、メンテナンス頻度も40％低下しました。

ケーススタディ：中国河南省安陽市にある主要鉄鋼生産施設で高炉スラグ粉の密相環境下での搬送

このプロジェクトの注目すべき点の一つは、湿った地均しスラグやバッグハウスからの混合ほこりなどの難しい鉄鋼副産物の成功した扱いです。HEADPOWDERが開発した密相空気搬送技術は、重量比で5％までの高水分の材料を穏やかに扱うことができる独特のブロワータンク設計を採用しています。試験運用中、システムは高炉スラグ粉と微細鉄酸化物粒子の混合物の搬送において優れた性能を示し、これらの粒子は凝集傾向があるため搬送が非常に困難です。材料の組成が変わっても、安定した栓状流れを維持するシステムの能力が、施設が追加の投入ポイントをカバーするためにシステムを拡張する決定の重要な要因となりました。鉄鋼副産物の密相搬送のこの成功したケーススタディは、地域の他の鉄鋼企業にも関心を引き、山東ヘッドパウダー工程有限公司を重工業の空気搬送分野での信頼できるパートナーとして確立しました。

結論と将来展望

安陽の鉄鋼企業における高炉スラグ粉の密相空気搬送プロジェクトは、金属加工業界における効率的で環境に優しく、コスト効果的な大量物資処理の基準となっています。山東ヘッドパウダー工程有限公司（HEADPOWDERと呼ばれる）の高度な工学専門知識を活用することで、施設は物質輸送操作を変革し、エネルギー消費、メンテナンスコスト、環境影響の大幅な削減を達成しました。このケーススタディは、高炉スラグ粉やその他の鉄鋼副産物に対する密相搬送技術の利点を明確に示し、プロセスを近代化したい施設にとって信頼できるソリューションを提供しています。詳細や同様のプロジェクト要件については、プロジェクトマネージャーの張氏にWeChat（番号15662777102）で連絡してください。HEADPOWDERのエンジニアチームは、どんな密相空気搬送アプリケーションにも詳細な技術相談とカスタマイズされたシステム設計を提供する準備ができています。同社の本社は中国山東にあり、世界中の顧客に高性能で長寿命の搬送ソリューションを提供することに焦点を当てています。
